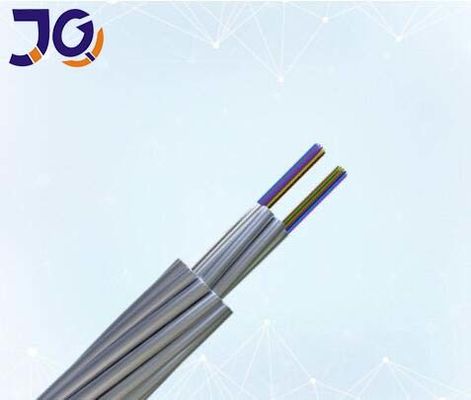

Fio de terra ótico do poder 4-288core do comprimento 2km

O fio à terra aéreo composto de fibra ótica (OPGW) é um fio em cima à terra que contém a fibra ótica. Tem funções múltiplas tais como o fio à terra e uma comunicação ótica aéreos. É usado principalmente para linhas de comunicação de 110KV, de 220KV, de 500KV, de 750KV e de sistema de transmissão de alta tensão aéreo novo. Pode igualmente ser usado para substituir as linhas à terra existentes do sistema de transmissão de alta tensão aéreo velho, adiciona a linha de comunicação ótica, transmite a corrente do curto período de tempo e para fornecer a anti proteção de relâmpago. Outras estruturas podem ser personalizadas a pedido.

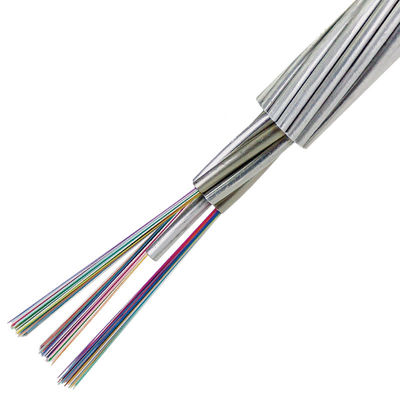

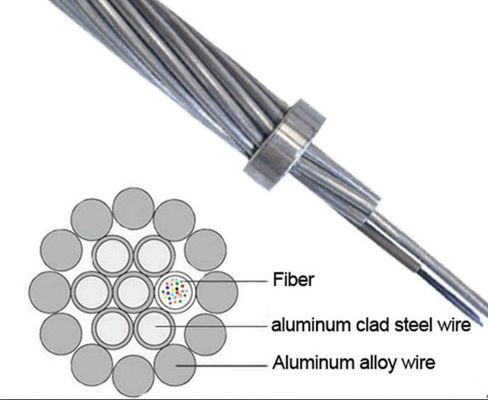

Seção transversal de OPGW

Características

• Os tubos de aço inoxidável enchidos com o gel hidrofóbica fornecem a proteção e o apoio das fibras óticas

• Bom desempenho elástico

• Carga adicional de pequeno diâmetro, de pouco peso, baixa à torre

• Comprimento adicional da fibra apropriada da unidade ótica easliy a fazer

• Temperatura do transporte/armazenamento: -40℃ a +65℃

Datas técnicas

Características óticas

Tipo específico e dados técnicos

Não.	Dados técnicos
	Tipo de produto	Tipo da estrutura	Máximo Fibra Contagem	Seção do fio do as (mm2)	Diâmetro (milímetro)	Peso do cabo (kg/km)	Rate Tensile Strength (kN)	20℃DC Resistência (Ω/km)	Capacidade atual do curto período de tempo (40-200℃ kA2.s)
1	OPGW-48B1.3-90- [112; 45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS, unidade ótica 2/2.5	48	≈90	13,2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57; 67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, unidade ótica 2/2.5	48	≈90	13,2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100- [118; 50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS, unidade ótica 1/2.5	24	≈100	13,2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100- [60; 74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, unidade ótica 1/2.5	24	≈100	13,2	≤479	≥60	≤0.49	≥74
5	OPGW-24B1.3-110- [133; 63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS, unidade ótica 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110- [140; 68]	1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS, unidade ótica 1/2.6	24	≈110	14,3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110- [67; 95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, unidade ótica 1/2.7	24	≈37 ≈74 (AA)	14,1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120- [145; 73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS, unidade ótica 1/2.8	36	≈120	14,6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120- [95; 98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, unidade ótica 1/2.8	36	≈120	14,6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120- [74; 110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, unidade ótica 1/2.8	36	≈120	14,6	≤582	≥74	≤0.42	≥110
11	OPGW-72B1.3-120- [147; 76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, unidade ótica 2/2.9	72	≈120	15,2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2 [96; 101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, unidade ótica 2/2.9	72	≈120	15,2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120- [74; 114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, unidade ótica 2/2.9	72	≈120	15,2	≤591	≥74	≤0.40	≥114
14	OPGW-36B1.3-130- [155; 85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS, unidade ótica 1/2.9	36	≈130	15,2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130- [102; 114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, unidade ótica 1/2.9	36	≈130	15,2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130- [79; 137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, unidade ótica 1/2.9	36	≈130	15,2	≤624	≥79	≤0.40	≥137
17	OPGW-36B1.3-140- [175; 100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS, unidade ótica 1/3.1	36	≈140	16,1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140- [115; 140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, unidade ótica 1/3.1	36	≈140	16,1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145- [86; 170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA, unidade ótica 1/3.1	36	≈49 ≈96 (AA)	16,1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150- [182; 123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS, unidade ótica 1/3.2	48	≈150	16,6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150- [122; 165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, unidade ótica 1/3.2	48	≈150	16,6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150- [95; 195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, unidade ótica 1/3.2	48	≈150	16,6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150- [172; 110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, unidade ótica 2/3.2	72	≈150	16,6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150- [116; 147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, unidade ótica 2/3.2	72	≈150	16,6	≤853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170- [198; 150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, unidade ótica 1/3.4	48	≈170	17,6	≤1190	≥198	≤0.54	≥150
26	OPGW-72B1.3-170- [199; 156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, unidade ótica 2/3.5	72	≈170	18,2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180- [252; 125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, unidade ótica 1/3.5	48	≈180	18,2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180- [211; 175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS, unidade ótica 1/3.5	48	≈180	18,2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180- [147; 234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, unidade ótica 1/3.5	48	≈180	18,2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180- [113.262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, unidade ótica 1/3.5	48	≈180	18,2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235- [268; 243,4]	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS, Unidade ótica 1/3.5	48	≈235	20,3	≤1594	≥268	≤0.38	≥243.4

O outro tipo e contagem óticos do bre do fi, fio encalhado são pedido disponível do OM.





Características do teste

Artigo	Método do teste	Exigências
Tensão	IEC 60794-1-2-E1 Carga: de acordo com a estrutura do cabo Comprimento da amostra: não menos do que 10m, ligou o comprimento nenhum menos than100m Tempo da duração: 1min	40%RTS nenhuma tensão adicional do bre do fi (0,01%), nenhuma atenuação adicional (0.03dB). Bre strain≤0.25% do fi 60%RTS, attenuation≤0.05dB adicional (Nenhuma atenuação adicional após o teste).
Esmagamento	IEC 60794-1-2-E3 Carga: de acordo com a tabela acima, três pontos Tempo da duração: 10min	Atenuação adicional no bre do fi de 1550nm ≤0.05dB/; Nenhum dano aos elementos
Penetração da água	IEC 60794-1-2-F5B Tempo: comprimento da amostra de 1 hora: 0.5m Altura da água: 1m	Nenhum escapamento da água.
Ciclagem da temperatura	IEC 60794-1-2-F1 Comprimento da amostra: Nenhum menos de 500m Variação da temperatura: -40℃ a +65℃ Ciclos: 2 Tempo de interrupção do teste de ciclo da temperatura: 12h	A mudança no ffi do coe da atenuação cient será menos de 0.1dB/km em 1550nm.

Embalagem & envio

• Cilindro de cabo padrão

• Comprimento de carretel padrão: 2/3km/reel, o outro comprimento está igualmente disponível

O OPGW será firmemente e fere-se uniformemente em um carretel forte do madeira-ferro que se conforme a ANSI/AA 53-1981 ou igual. O carretel será retardado com os sarrafos robustos do madeira-ferro para impedir o OPGW de dano no transporte ordinário, manipulação, armazenamento e amarrando operações.

De acordo com o comprimento do cabo, nós escolhemos o tipo diferente carretel (D, d, b, w1, w2) para o cabo de carregamento.
