OPGW Power Optical Fiber, 4/6/8/12/24/36/48-Core Single Mode Composite Overhead Ground Wire, Armored Communication Cable.
Pessoa de Contato : JQ CABLE
Número de telefone : +8618122383351
Whatsapp : +8618122383351
| Quantidade de ordem mínima : | 1km | Detalhes da embalagem : | Carretel da madeira compensada/personalizado |
|---|---|---|---|
| Tempo de entrega : | 5-8 dias do trabalho | Termos de pagamento : | L/C, T/T, Western Union |
| Habilidade da fonte : | 4500km pelo mês |
| Lugar de origem: | GuangZhou, China | Marca: | JQ/OEM |
|---|---|---|---|
| Certificação: | ISO9001 ROHS CE-EMC FCC SDOC | Número do modelo: | OPGW |
|
Informação detalhada |
|||
| Tipo da fibra: | único modo/multi modo | Revestimento: | Alumínio |
|---|---|---|---|
| Nome do produto: | Cabo de fibra ótica exterior | comprimento: | 2km ou comprimento personalizado |
| estrutura: | Tubo fraco | Fibra: | 2-24core |
| Temperatura de funcionamento: | -40 ~ +60 C | a instalação: | Aéreo |
| Cor da fibra: | Azul, alaranjado, Brown, Aqua, cinzento | Modelo: | OPGW |
| Projeto: | A central AL-cobriu o tubo de aço inoxidável OPGW | ||
| Destacar: | Cabo de fibra ótica do Uni-tubo OPGW,Cabo de fibra ótica do FCC OPGW de CE-EMC,Fio à terra de fibra ótica do Uni-tubo |
||
Descrição de produto

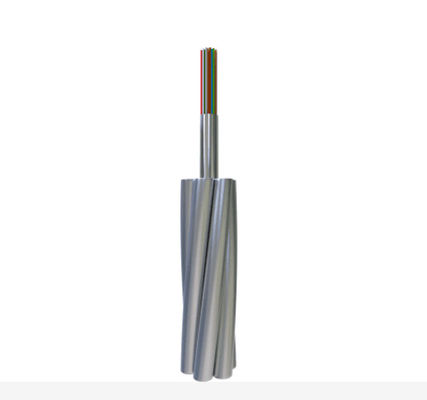

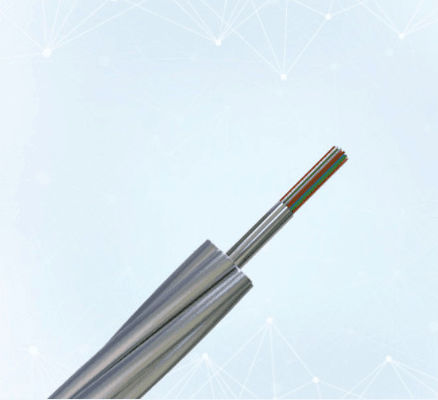

Tubo de aço inoxidável OPGW do projeto aéreo composto de fibra ótica do Uni-tubo do fio à terra
O fio à terra aéreo composto de fibra ótica (OPGW) é um fio em cima à terra que contém a fibra ótica. Tem funções múltiplas tais como o fio à terra e uma comunicação ótica aéreos. É usado principalmente para linhas de comunicação de 110KV, de 220KV, de 500KV, de 750KV e de sistema de transmissão de alta tensão aéreo novo. Pode igualmente ser usado para substituir as linhas à terra existentes do sistema de transmissão de alta tensão aéreo velho, adiciona a linha de comunicação ótica, transmite a corrente do curto período de tempo e para fornecer a anti proteção de relâmpago. Outras estruturas podem ser personalizadas a pedido.
Seção transversal de OPGW
Características óticas
As características óticas, geométricas, mecânicas e do ambiente da fibra ótica de ITU-T G.652 serão acordo com a tabela abaixo:
| Características | Valores especificados | Unidades | |||
| Características óticas | |||||
| Diâmetro de campo de modo | em 1310nm | 9.2±0.4 | µm | ||
| em 1550nm | ± 10,4 0,5 | milímetro | |||
| Coeficiente de atenuação | em 1310nm | ≤0.35 | dB/km | ||
| em 1550nm | ≤0.22 | dB/km | |||
| Não uniformidade da atenuação | ≤0.05 | DB | |||
| Comprimento de onda zero da dispersão (λ0) | 1300 ~1324 | nanômetro | |||
| Inclinação zero máxima da dispersão (S0max) | ≤0.092 | picosegundo (nm2·quilômetro) | |||
| Coeficiente da dispersão do modo da polarização (PMD) | ≤0.2 |
|
|||
| Comprimento de onda de interrupção (λcc) | ≤1260 | nanômetro | |||
| Coeficiente da dispersão | 1288~1340nm | ≤3.5 | picosegundo (nanômetro·quilômetro) | ||
| 1550nm | ≤18 | picosegundo (nanômetro·quilômetro) | |||
| Índice de grupo eficaz de refração (Neff) | em 1310nm | 1,466 | - | ||
| em 1550nm | 1,467 | - | |||
| Característica geométrica | |||||
| Diâmetro do revestimento | 125.0±1.0 | µm | |||
| Não-forma circular do revestimento | ≤1.0 | % | |||
| Diâmetro de revestimento | 245.0±10.0 | µm | |||
| erro da concentricidade do Revestimento-revestimento | ≤12.0 | µm | |||
| Não-forma circular de revestimento | ≤6.0 | % | |||
| erro da concentricidade do Núcleo-revestimento | ≤0.8 | µm | |||
| Característica mecânica | |||||
| Ondulação | ≥4 | m | |||
| Esforço de prova | ≥0.69 | GPa | |||
| Força de revestimento da tira | Valor médio | 1.0-5.0 | N | ||
| Valor máximo | 1.3-8.9 | N | |||
| Perda de dobra macro | Ф60mm, 100 círculos, em 1550nm | ≤0.05 | DB | ||
| Ф32mm, círculos 1, em 1550nm | ≤0.05 | DB | |||
Fibra e identificação de cor fraca do tubo
A fibra individual e os tubos fracos devem acordo com o TIA/EIA-598-A padrão e o código de cor como abaixo.
Cores da fibra
Tubo de aço 1 (No.1-24fibers)
Cores da fibra
| NÃO. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Cor | Azul | Laranja | Verde | Brown | Cinza | Branco | Vermelho | Natureza | Amarelo | Violeta | Rosa | Aqua |
Um projétil luminoso preto (passo de 100mm)
| NÃO. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Cor | Azul | Laranja | Verde | Brown | Cinza | Branco | Vermelho | Natureza | Amarelo | Violeta | Rosa | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Tubo de aço 2 (No.25-36fibers)
| NÃO. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Cor | Azul | Laranja | Verde | Brown | Cinza | Branco | Vermelho | Natureza | Amarelo | Violeta | Rosa | Aqua |
Características
• Os tubos de aço inoxidável enchidos com o gel hidrofóbica fornecem a proteção e o apoio das fibras óticas
• Bom desempenho elástico
• Carga adicional de pequeno diâmetro, de pouco peso, baixa à torre
• Comprimento adicional da fibra apropriada da unidade ótica easliy a fazer
• Temperatura do transporte/armazenamento: -40℃ a +65℃
Specation de OPGW
| Artigos | Dados técnicos | ||
| Encalhado | Núcleo, camada 2 da camada 1 | ||
| Encalhando o sentido | A camada exterior é assistente | ||
| Diâmetro do cabo (substantivo) | 14.0mm | ||
| Peso do cabo (aproximadamente) | 688.3kg/km | ||
| Seção transversal de apoio | COMO o fio | 104.7mm2 | |
| Resistência à tração avaliado (RTS) | 111.6kN | ||
| Módulo de elasticidade (E-módulo) | 149.5N /mm2 | ||
| Coeficiente térmico do alongamento | 13.4×10-6/K | ||
| Esforço de trabalho máximo (40%RTS) | 44.64kN | ||
| Esforço diário (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| Resistência da C.C. em 20℃ | 0.667ohm/km | ||
| Corrente do curto período de tempo (1s, 20℃~200℃) | 8.77kA | ||
| Capacidade atual do curto período de tempo (I2t) | 77.0kA ² s | ||
| Raio de curvatura mínimo | A instalação | 30 vezes do diâmetro do cabo | |
| Operação | 15 vezes do diâmetro do cabo | ||
| Variação da temperatura | A instalação | -20℃~+60℃ | |
| Armazenamento & transporte | -40℃~+70℃ | ||
| Operação | -40℃~+70℃ | ||
| Atenuação | Largura de banda | Dispersão do modo da polarização | ||||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Fibra individual | Valor da relação do projeto (M=20, Q=0.01%) | |
| G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/quilômetro | ≤0.1ps/quilômetro |
| G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/quilômetro | ≤0.1ps/quilômetro |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
Embalagem & envio
• Cilindro de cabo padrão
• Comprimento de carretel padrão: 2/3km/reel, o outro comprimento está igualmente disponível
O OPGW será firmemente e fere-se uniformemente em um carretel forte do madeira-ferro que se conforme a ANSI/AA 53-1981 ou igual. O carretel será retardado com os sarrafos robustos do madeira-ferro para impedir o OPGW de dano no transporte ordinário, manipulação, armazenamento e amarrando operações.
De acordo com o comprimento do cabo, nós escolhemos o tipo diferente carretel (D, d, b, w1, w2) para o cabo de carregamento.
Ambientalmente
Cumpra completamente com o ISO14001, o RoHS e o sistema OHSAS18001
Recomendações da instalação
Procedimento de instalação:
Recomenda-se que IEEE STD 524-1992 e nossa empresa recomendaram procedimentos estejam usados para a instalação de OPGW.
