Descrição de produto

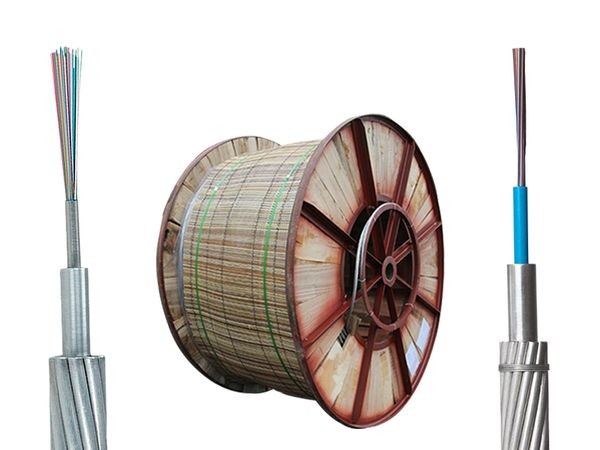

Cabos de fixação à terra de potência óptica (OPGW)
Descrição de um OPGW
O cabo óptico OPGW é para colocar a fibra óptica no fio de terra da linha de transmissão de alta tensão aérea para formar a rede de comunicação de fibra óptica na linha de transmissão.Esta estrutura tem a dupla função de fio de terra e comunicaçãoO fio de terra de potência óptica é mais confiável, estável e firme devido à envoltura de fio de metal.em comparação com outros métodos de cabos ópticos, o período de construção é reduzido e os custos de construção são economizados.
Características e vantagens do cabo óptico OPGW
Usando uma boa tecnologia de produção de tubos de aço inoxidável, o tubo é preenchido com compostos de bloqueio de água, que podem proteger efetivamente a fibra óptica
Boa compacidade e elevada resistência à tração
A corrente de curto-circuito tem pouca interferência mútua entre a rede de energia e a rede de comunicação
Semelhante às especificações do fio de terra comum, é muito conveniente de erguer e pode substituir diretamente o fio de terra original.
OPGW Utilizado principalmente para comunicação de energia com acessórios, proteção de relé, transmissão automática, instalação em conjunto com linhas de alta tensão.

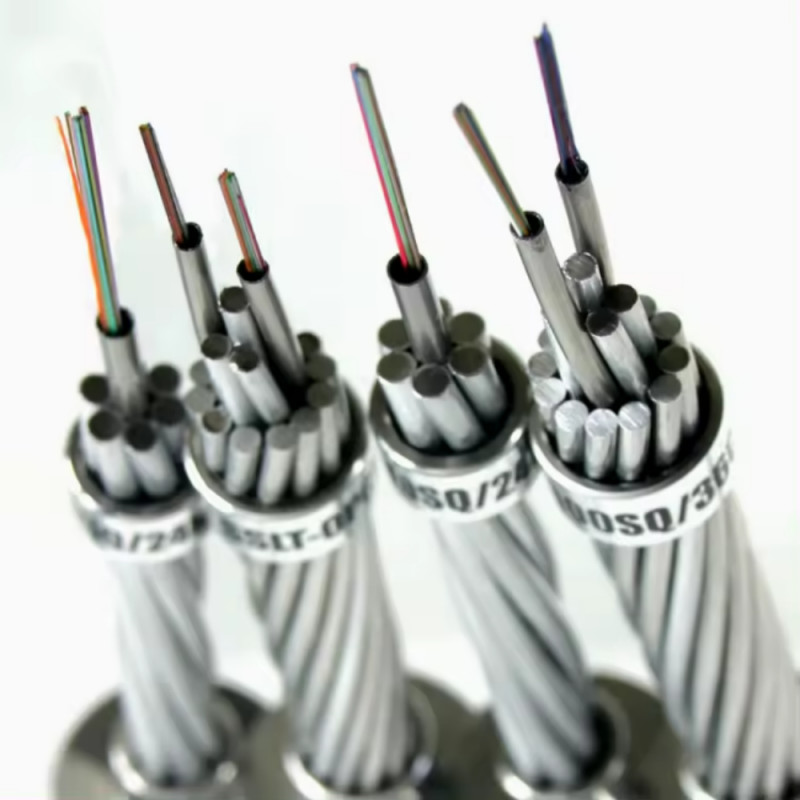

O fio óptico de fixação em cadeia (OPGW) é ligado por duas ou três camadas de fios de aço revestidos de alumínio (ACS) ou mistura de fios ACS e fios de liga de alumínio,A sua concepção é totalmente adaptada às necessidades das linhas eléctricas mais comuns.
Tipo de fibra:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 Como opções
Contagem de fibras:Até 96 núcleos
Intervalo de tensão aplicável:Linhas elétricas com tensão igual ou inferior a 110 KV.
Aplicações:Comumente utilizado em linhas aéreas de energia recém-construídas.Pode fornecer proteção contra raios através da transmissão de grande falha corrente de curto-circuito

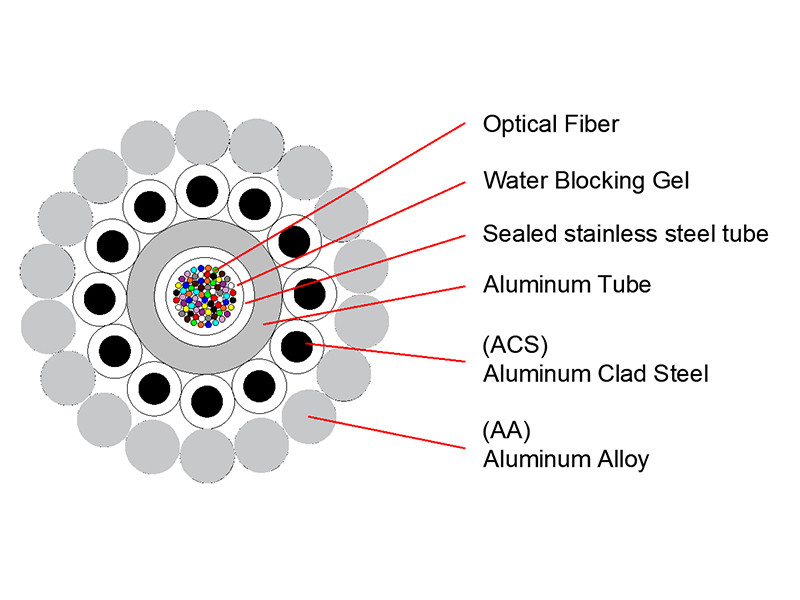

OPGW Desenhos típicos de tubos de aço inoxidável revestidos com AL central
Parâmetro
OPGW com tubo de alumínio PBT
| Especificações |
Contagem de fibras |
Diâmetro ((mm) |
Peso (kg/km) |
RTS(KN) |
Curto-circuito (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Desenhos típicos de tubos de aço inoxidável enrolados
Projeto típico para camada dupla:
| Especificações |
Contagem de fibras |
Diâmetro ((mm) |
Peso (kg/km) |
RTS(KN) |
Curto-circuito (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Projeto típico para três camadas:
| Especificações |
Contagem de fibras |
Diâmetro ((mm) |
Peso (kg/km) |
RTS(KN) |
Curto-circuito (KA2s) |
| OPGW-232[343.0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Desenhos típicos de tubos de aço inoxidável revestidos com AL central
Projeto típico para uma única camada
| Especificações |
Contagem de fibras |
Diâmetro ((mm) |
Peso (kg/km) |
RTS(KN) |
Curto-circuito (KA2s) |
| OPGW-80 ((82).3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ((84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Projeto típico para camada dupla
| Especificações |
Contagem de fibras |
Diâmetro ((mm) |
Peso (kg/km) |
RTS(KN) |
Curto-circuito (KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Desenhos típicos do tubo central de aço inoxidável
Projeto típico para uma única camada:
| Especificações |
Contagem de fibras |
Diâmetro em mm |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-420;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-425;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 (((73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Projeto típico para camada dupla:
| Especificações |
Contagem de fibras |
Diâmetro em mm |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (((77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
