Sistema de alimentação OPGW Função óptica Fibra óptica

Descrição de produto

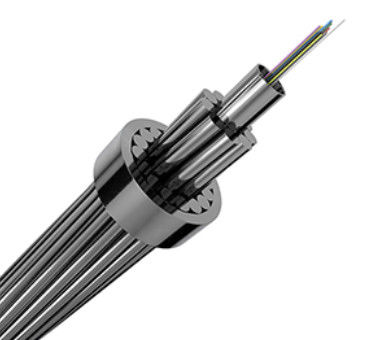

Cabos de fixação à terra de potência óptica (OPGW)

Cabos OPGW (Wire Optical Power Ground)É concebido para combinar a funcionalidade de um sistema de comunicação de fibra óptica com o papel de um fio de terra nas linhas de transmissão de alta tensão.O cabo é colocado dentro do fio de terra das linhas aéreas de energiaEsta dupla concepção melhora a eficiência e a fiabilidade globais das redes de energia e de comunicação,oferecendo uma estrutura robusta e estável graças ao reforço de arame metálicoUma vez que as fibras ópticas estão integradas no fio de terra, o OPGW reduz o tempo de construção e os custos em comparação com outros métodos, simplificando a implantação.

Principais características e vantagens do cabo óptico OPGW:

• Construção de aço inoxidável durável: A utilização de tubos de aço inoxidável de alta qualidade, preenchidos com compostos que bloqueiam a entrada de água, garante uma protecção óptima das fibras ópticas, evitando danos causados pela umidade ou por factores ambientais.

• Alta resistência e design compacto: O cabo é compacto mas resistente, concebido para suportar condições climáticas adversas e altas tensões mecânicas, tornando-o adequado para comprimentos longos em ambientes de alta tensão.

• Interferências mínimas: A corrente elétrica na rede elétrica tem um impacto mínimo na rede de comunicação óptica, garantindo um funcionamento estável e sem interferências.

• Fácil de instalar: Os cabos OPGW são concebidos para substituir directamente os cabos de terra tradicionais, tornando-os fáceis de instalar sem alterações significativas na infra-estrutura existente, poupando tempo e reduzindo custos.

Ao integrar a fibra óptica com a infraestrutura da linha de energia, os cabos OPGW oferecem uma solução econômica, confiável e eficiente para comunicação de alta velocidade em redes de transmissão de energia.

OPGW (optical power ground wire)É utilizado principalmente para sistemas de comunicação de energia, incluindo proteção de relé, transmissão automática, e é instalado ao lado de linhas de alta tensão.

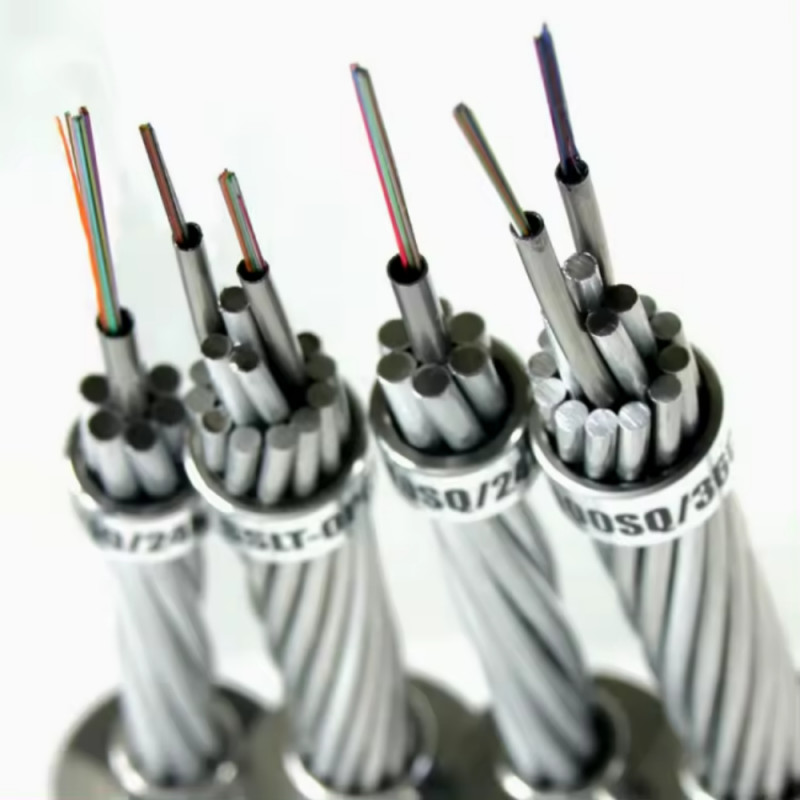

OCadeia de fixação óptica de filamentos (OPGW)É constituído por várias camadas, normalmente duas ou três, de fios de aço revestido de alumínio (ACS) ou uma combinação de fios de ACS e liga de alumínio.Seu projeto é adaptado às necessidades da maioria das linhas aéreas de transmissão elétrica.

Principais especificações:

• Tipos de fibras: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (oferecendo flexibilidade na escolha com base nos requisitos)

• Contagem de fibras: até 96 núcleos, consoante as necessidades da aplicação.

• Faixa de tensão: Adequado para linhas eléctricas com níveis de tensão de 110 kV ou inferiores.

Principais aplicações:

• Novas linhas aéreas: Comumente utilizado em linhas de alta tensão recém-construídas, o OPGW serve tanto como fio de terra como de meio de comunicação.

• Alta capacidade de fibra: Pode lidar com grandes contagens de fibras, tornando-o adequado para linhas de transmissão de ultra-alta tensão (UHV).

• Protecção contra raios: O cabo OPGW fornece uma protecção essencial ao transportar grandes correntes de curto-circuito, protegendo o sistema contra raios e falhas eléctricas.

O OPGW integra funções de transmissão e comunicação de energia, oferecendo uma solução simplificada para a moderna infraestrutura energética.

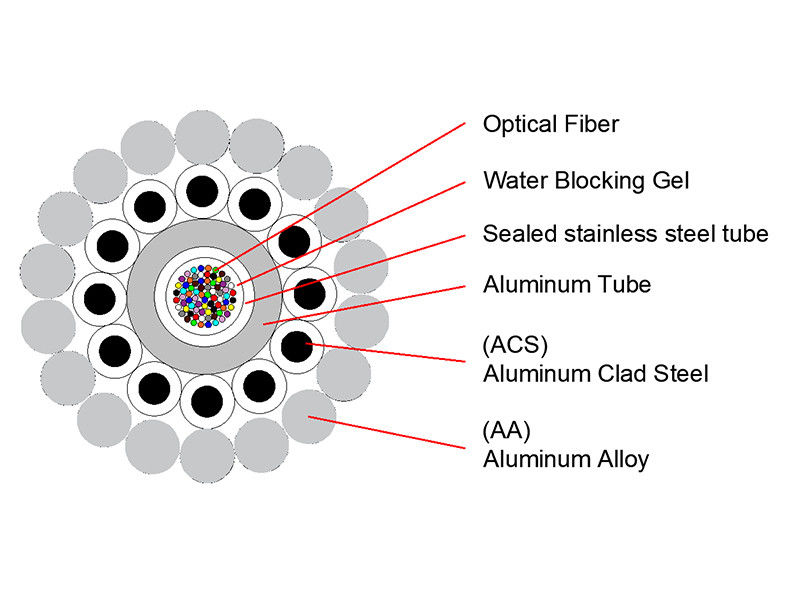

OPGW Desenhos típicos de tubos de aço inoxidável revestidos com AL central

OPGW com tubo de alumínio PBT

OPGW Desenhos típicos de tubos de aço inoxidável enrolados

Projeto típico para camada dupla:

Projeto típico para três camadas:

OPGW Desenhos típicos de tubos de aço inoxidável revestidos com AL central

Projeto típico para uma única camada

Projeto típico para camada dupla

OPGW Desenhos típicos do tubo central de aço inoxidável

Projeto típico para uma única camada:

Projeto típico para camada dupla:
