Descrição de produto
Cabo de Aterramento Óptico (Cabo OPGW)

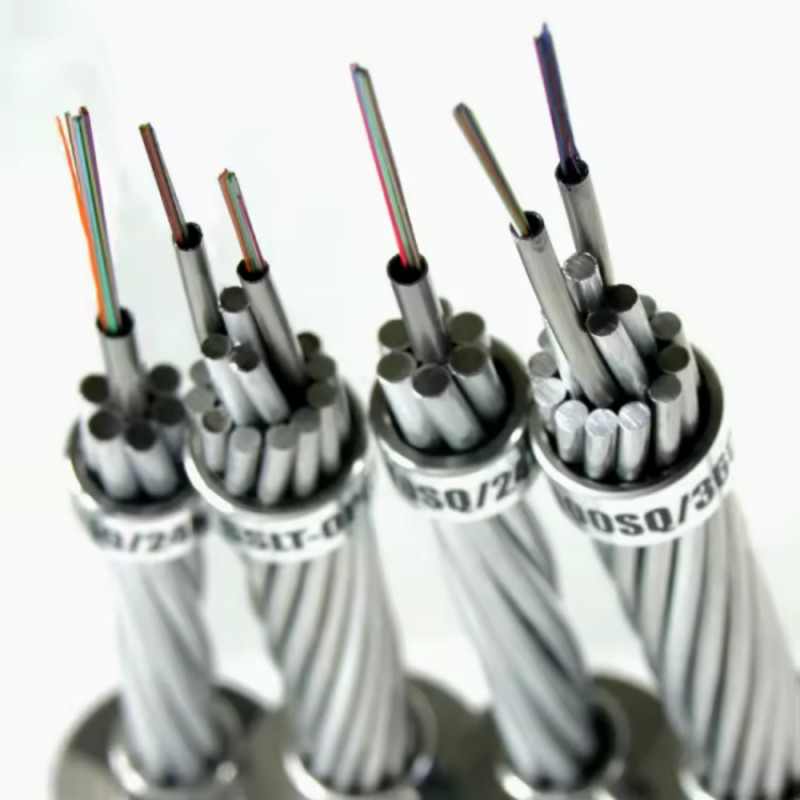

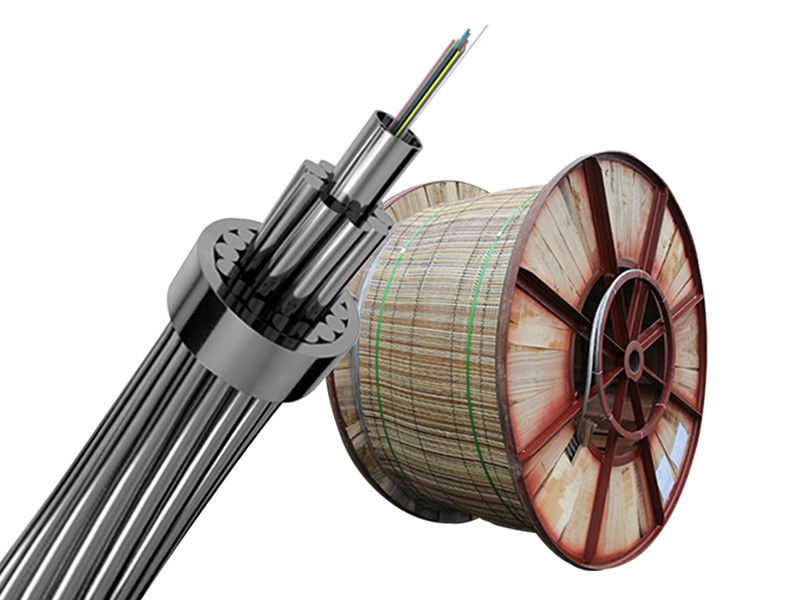

Visão Geral do Cabo OPGW
O Cabo de Aterramento Óptico (OPGW) é um tipo especial de cabo que integra fibras ópticas dentro do fio de aterramento de linhas de transmissão aéreas de alta tensão. Ao combinar as funções de proteção contra raios, aterramento e comunicação óptica, o OPGW oferece uma solução confiável e eficiente para redes elétricas modernas. As fibras ópticas dentro do cabo permitem a transmissão de dados em alta velocidade, enquanto os fios metálicos circundantes garantem excelente desempenho mecânico e proteção elétrica. Comparado com as instalações tradicionais de cabos ópticos, o OPGW reduz o tempo de construção, diminui os custos gerais e melhora a estabilidade a longo prazo.
Principais Características e Vantagens
-
Proteção Avançada: O design do tubo de aço inoxidável preenchido com compostos bloqueadores de água oferece proteção superior para as fibras ópticas contra umidade e estresse mecânico.
-
Alta Resistência Mecânica: Estrutura compacta com excelente resistência à tração para suportar ambientes agressivos e fortes cargas mecânicas.
-
Desempenho Elétrico: Reduz efetivamente a interferência entre a rede elétrica e o sistema de comunicação durante condições de curto-circuito.
-
Fácil Instalação: Projetado para corresponder às especificações convencionais do fio de aterramento, o OPGW pode ser instalado de forma conveniente e substituir diretamente os fios de aterramento existentes sem grandes modificações.
-
Dupla Funcionalidade: Oferece proteção de aterramento para o sistema de energia e canais de comunicação óptica de alta capacidade, garantindo confiabilidade e custo-efetividade.
-
Amplas Aplicações: Ideal para uso em linhas de transmissão de energia, subestações e redes de comunicação de redes inteligentes.
Visão Geral do Cabo OPGW
Funções Principais
Os cabos OPGW são aplicados principalmente em sistemas de comunicação de energia, trabalhando em conjunto com acessórios para proteção de relés, controle automático e transmissão de dados. Eles são instalados ao longo de linhas de energia de alta tensão, combinando comunicação óptica e funções de aterramento.
Estrutura
O Fio de Aterramento Óptico (OPGW) trançado é fabricado com duas ou três camadas de fios de aço revestidos de alumínio (ACS), ou uma mistura de ACS e fios de liga de alumínio. Este design é otimizado para atender às demandas estruturais e mecânicas comuns de linhas de transmissão de energia.
Especificações da Fibra
-
Tipos de fibra opcionais: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Contagem de fibras: Até 96 núcleos
Faixa Elétrica e de Aplicação
-
Adequado para linhas de energia com níveis de tensão de 110KV e abaixo
-
Amplamente aplicado em novas linhas de transmissão aéreas
-
Capaz de transportar um grande número de fibras para sistemas UHV (Ultra Alta Tensão)
-
Fornece proteção contra raios e conduz com segurança a corrente de falha de curto-circuito

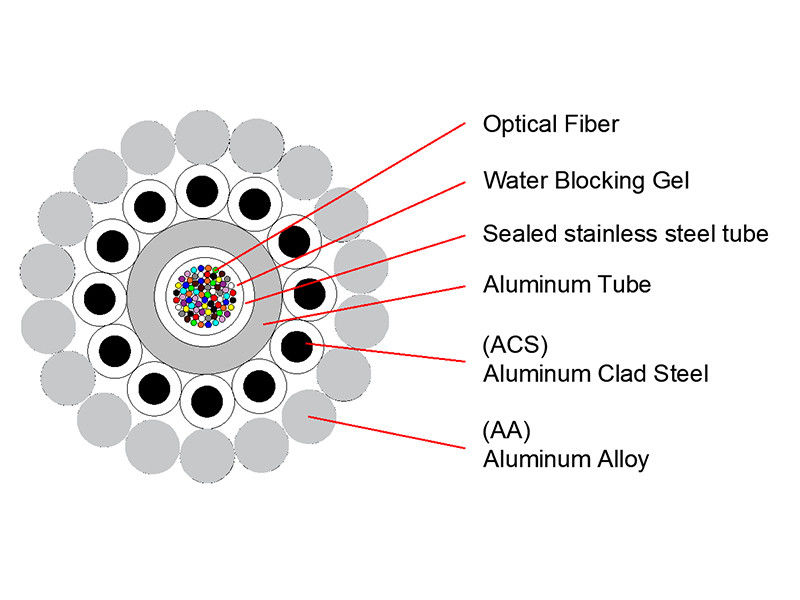

Design Típico
Estrutura central de tubo de aço inoxidável coberto com alumínio, garantindo excelente proteção da fibra, resistência mecânica e confiabilidade a longo prazo.
Parâmetro
OPGW com Tubo de Alumínio PBT
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Designs Típicos OPGW de Tubo de Aço Inoxidável Trançado
Design típico para Dupla Camada:
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Design típico para Três Camadas:
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Designs Típicos OPGW de Tubo Central de Aço Inoxidável Coberto com AL
Design Típico para Camada Única
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Design Típico para Dupla Camada
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Designs Típicos OPGW de Tubo Solto Central de Aço Inoxidável
Design típico para Camada Única:
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Design típico para Dupla Camada:
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
