Descrição de produto
Cabo Óptico de Aterramento (Cabo OPGW)
Descrição do OPGW
O cabo óptico OPGW integra fibras ópticas dentro do fio de aterramento de linhas de transmissão aéreas de alta tensão, criando um sistema de comunicação seguro e eficiente ao longo da rede elétrica. Com sua dupla função de aterramento e transmissão de dados, o OPGW garante a proteção do sistema de energia e uma comunicação confiável. A estrutura metálica do fio oferece excelente resistência mecânica, estabilidade e longa vida útil. Em comparação com as instalações convencionais de cabos ópticos, o OPGW reduz significativamente o tempo de construção e os custos gerais do projeto. É amplamente utilizado em projetos de transmissão de energia, subestações e sistemas de comunicação de redes inteligentes.
Características e Vantagens do Cabo Óptico OPGW
-
Tecnologia avançada de tubo de aço inoxidável preenchido com composto de bloqueio de água para máxima proteção da fibra.
-
Alta resistência à tração e estrutura compacta garantem durabilidade em ambientes agressivos.
-
Baixa interferência entre a rede elétrica e a rede de comunicação, mesmo em condições de curto-circuito.
-
Fácil instalação — compatível com as especificações comuns de fios de aterramento e pode substituir diretamente os fios de aterramento existentes.
-
Excelente resistência a raios e desempenho estável em longos vãos.
-
Solução econômica para integrar a comunicação na infraestrutura de transmissão de energia.
Descrição do Cabo OPGW
Aplicação
O OPGW é aplicado principalmente em sistemas de comunicação de energia, juntamente com acessórios relacionados. Ele suporta proteção de relé, monitoramento automático e transmissão de sinais quando instalado ao longo de linhas de energia de alta tensão.
Estrutura

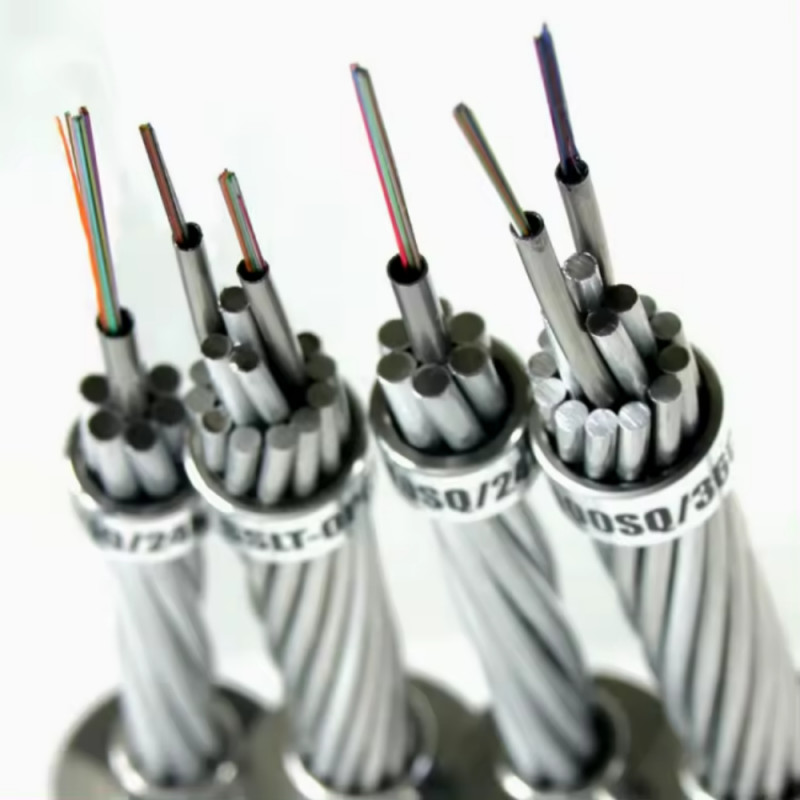

O Fio de Aterramento Óptico (OPGW) trançado é fabricado com camadas duplas ou triplas de fios de aço revestidos de alumínio (ACS) ou uma mistura de fios ACS e liga de alumínio. Seu design é otimizado para atender às necessidades das modernas redes elétricas aéreas, garantindo tanto o aterramento elétrico quanto a comunicação óptica.
Opções de Fibra
Contagem de Fibras
Faixa de Tensão
Principais Aplicações
-
Amplamente utilizado em linhas de energia aéreas recém-construídas
-
Ideal para grande capacidade de fibra e projetos de transmissão de ultra-alta tensão (UHV)
-
Fornece aterramento e proteção contra raios, enquanto transporta corrente de falha de curto-circuito
Projetos Típicos
Parâmetro
OPGW com Tubo de Alumínio PBT
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-Circuito (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Projetos Típicos de OPGW de Tubo de Aço Inoxidável Trançado
Design típico para Camada Dupla:
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-Circuito (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Design típico para Três Camadas:
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-Circuito (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Projetos Típicos de OPGW de Tubo Central de Aço Inoxidável Revestido de AL
Design Típico para Camada Única
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-Circuito (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Design Típico para Camada Dupla
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-Circuito (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Projetos Típicos de OPGW de Tubo Solto Central de Aço Inoxidável
Design típico para Camada Única:
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-Circuito (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Design típico para Camada Dupla:
| Especificação |
Contagem de Fibras |
Diâmetro (mm) |
Peso (kg/km) |
RTS (KN) |
Curto-Circuito (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
